| 参数项目 | 指标规范 |
|---|---|
| 公称通径 DN | DN50 ~ DN1200（常规规格，最大可做 DN2000） |
| 公称压力 PN | 1.6 MPa |
| 壳体强度试验 | 2.4 MPa（1.5 倍公称压力，水压保压无渗漏、无变形） |
| 密封性能试验 | 1.76 MPa（1.1 倍公称压力，双向密封零泄漏） |
| 适用温度 | 丁腈橡胶 NBR：-40℃ ~ 90℃三元乙丙 EPDM：-20℃ ~ 120℃氟橡胶 FKM：-20℃ ~ 180℃ |
| 适用介质 | 清水、海水、污水、空气、天然气、燃油、滑油及弱腐蚀性流体 |
| 泄漏等级 | 符合 GB/T 13927，软密封可达零泄漏级 |
| 启闭角度 | 90° 全回转 |
| 零件名称 | 常用材质 | 适用场景 |
|---|---|---|
| 阀体 | HT250 灰铸铁 / QT450 球墨铸铁 / WCB 铸钢 / 304 不锈钢 | 通用水系统选球墨铸铁，油品 / 高压选铸钢，腐蚀工况选不锈钢 |
| 蝶板 | 球墨铸铁镀镍磷 / 304/316 不锈钢 / 碳钢包覆橡胶 | 清水用镀镍球铁，海水 / 腐蚀用不锈钢 |
| 阀杆 | 2Cr13 / 304 不锈钢 | 防锈、抗扭转，无销连接结构 |
| 阀座密封圈 | NBR 丁腈橡胶 / EPDM 三元乙丙 / FKM 氟橡胶 | 水系统用 EPDM，油类用 NBR，高温腐蚀用 FKM |
| 轴套 | 青铜 / PTFE 复合衬套 | 减磨耐磨，降低启闭扭矩 |

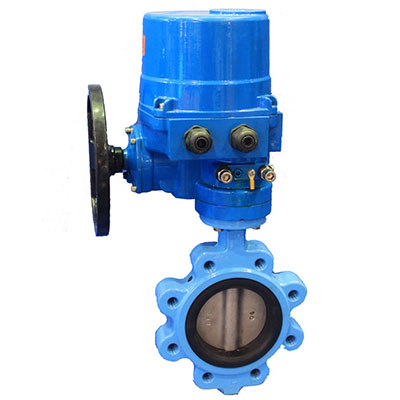

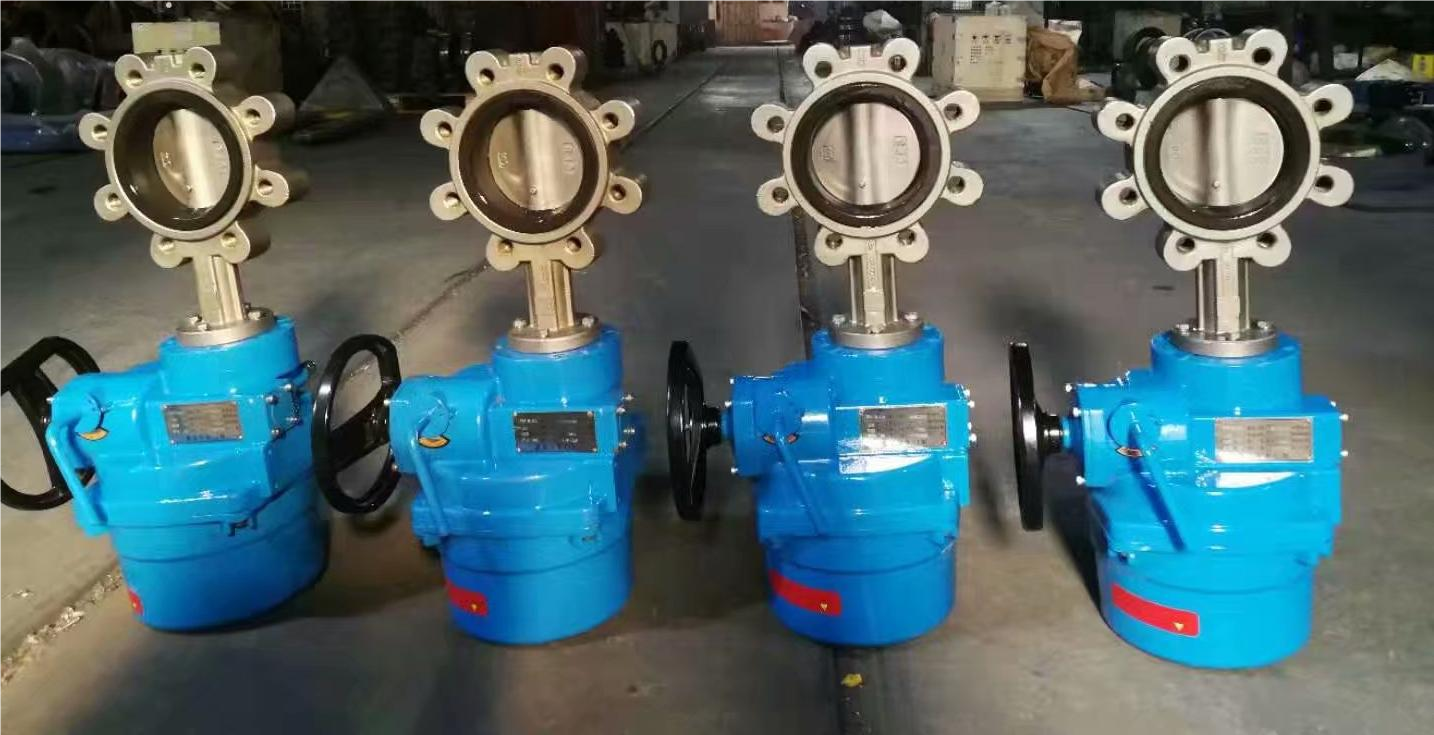

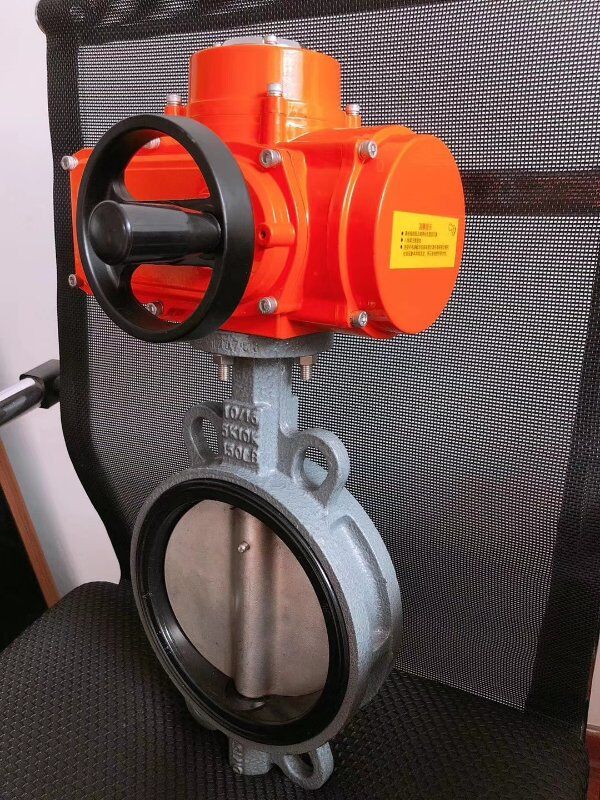

四、电动执行器配置
1. 基础分类
• 开关型（常规款）：全开 / 全关两位控制，带开到位、关到位反馈信号，配套普通电装
• 调节型：接收 4~20mA 模拟量信号，可精准控制阀门开度，实现流量调节，定位精度≤±0.5%
2. 电气参数
• 电源：常规 AC220V / AC380V，可定制 DC24V / DC220V
• 防护等级：标配 IP65，可升级 IP67、IP68（水下工况）
• 输出力矩：50 N・m ~ 2000 N・m，匹配不同通径阀门扭矩需求
• 可选功能：防爆型（Exd II BT4）、手动应急操作、故障复位、信号反馈
五、结构与性能特点
1. 中线双向密封：密封面同轴设计，正反方向均可承压密封，无流向限制，软密封结构可实现零泄漏。
2. 对夹式轻量化结构：阀体长度短、重量轻，相比法兰式蝶阀节省约 40% 安装空间，适配狭小管井、设备机房场景。
3. 无销蝶板连接：蝶板与阀杆采用锥面无销锁紧结构，消除销钉间隙与内泄漏点，抗冲击、耐频繁启闭。
4. 流量特性优：近似等百分比流量特性，调节范围宽，既适合通断截断，也可用于管路流量调节。
5. 安装维护便捷：可任意角度安装，阀座密封圈可在线更换，无需拆解整阀，维护成本低。
六、执行标准
• 设计制造：GB/T 12238《通用阀门 法兰和对夹连接蝶阀》
• 结构长度：GB/T 12221《金属阀门 结构长度》
• 法兰连接：GB/T 9113、GB/T 17241.6（国标突面法兰）
• 试验检验：GB/T 13927《工业阀门 压力试验》
注：此为工业通用标准蝶阀，与你此前查询的 GB/T 3036《船用中心型蝶阀》分属不同体系：船用蝶阀需符合船舶行业法兰尺寸、船级社检验规范；D971X-16 为通用工业款，不可直接替代船用标准阀门上船使用。
